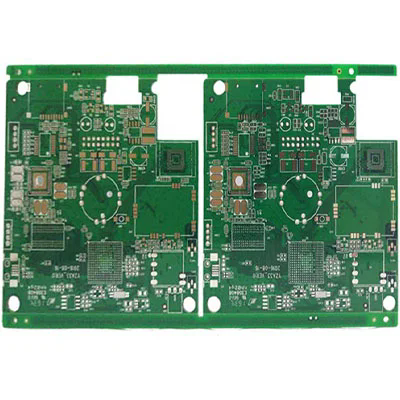

Mi teszi az FR4 PCB-t a modern elektronika gerincévé?

A gyorsan fejlődő elektronikai iparbanFR4 PCB(Flame Retardant Grade 4 Printed Circuit Board) a nyomtatott áramköri lapok legszélesebb körben használt és legmegbízhatóbb alapanyaga. A kiváló mechanikai szilárdságáról, elektromos szigeteléséről és nedvességállóságáról ismert FR4 PCB-k a távközléstől az autóiparon át az orvosi eszközökig és a fogyasztói elektronikáig terjedő iparágak kedvelt választásává váltak.

Az FR4 kifejezés a nyomtatott áramköri lapok gyártásában hordozóként használt üveggel megerősített epoxi laminált lapra vonatkozik. Biztosítja a szerkezeti stabilitást, fenntartja a szigetelést a vezető rétegek között, és támogatja a nagy sűrűségű elektronikus áramköröket romlás nélkül. Az üvegszálas szövet és az epoxigyanta kötőanyag kombinációja merevséget biztosít, miközben a tábla könnyű és hőálló marad.

Mi teszi az FR4 PCB-t preferált anyaggá?

Az FR4 anyag kritikus szerepet játszik a teljesítmény, a költséghatékonyság és a gyárthatóság egyensúlyában. Sokoldalúsága lehetővé teszi, hogy egyrétegű, kétrétegű és többrétegű nyomtatott áramkörökben is használható legyen.

Az FR4 PCB fő előnyei:

1. Nagy dielektromos szilárdság:
   Az FR4 stabil szigetelési ellenállást tart fenn nagyfeszültség alatt, megakadályozva az elektromos szivárgást.

2. Kiváló hőstabilitás:
   A tipikusan 130 °C és 180 °C közötti üvegesedési hőmérséklettel (Tg) az FR4 PCB-k magas hőmérsékletű környezetben is működhetnek.

3. Mechanikai tartósság:
   Az üvegszálas alap merevséget és mechanikai szilárdságot biztosít, minimálisra csökkentve a deformációt összeszerelés vagy működés közben.

4. Költséghatékonyság:
   A speciális anyagokhoz, például a poliimidhez vagy a kerámiához képest az FR4 tökéletes egyensúlyt kínál a teljesítmény és a megfizethetőség között.

5. Nedvességállóság:
   Az epoxigyanta mátrix megakadályozza a víz felszívódását, így az FR4 alkalmas nedves környezetben való használatra.

6. Vegyi ellenállás:
   Az FR4 megőrzi szerkezeti és elektromos integritását még akkor is, ha folyasztószernek, tisztítószereknek vagy környezeti szennyeződéseknek van kitéve.

Tipikus FR4 PCB műszaki paraméterek

Miért az FR4 PCB a modern elektronika alapja?

Ahogy az elektronikai eszközök egyre kisebbek, gyorsabbak és hatékonyabbak, úgy nőtt a kereslet a nagy teljesítményű PCB anyagok iránt. Az FR4 továbbra is a szabvány maradt, köszönhetően alkalmazkodóképességének és kompatibilitásának olyan fejlett gyártási folyamatokkal, mint a Surface Mount Technology (SMT), fúrással és többrétegű egymásra rakással.

Alkalmazások az iparágakban:

• Szórakoztató elektronika: Az okostelefonok, laptopok és hordható eszközök FR4 NYÁK-ra támaszkodnak a kompakt, könnyű áramkör érdekében.

• Autóipar: A motorvezérlő modulok, a LED-es világítási rendszerek és az információs és szórakoztató egységek magas Tg FR4-et használnak, hogy ellenálljanak a hőmérséklet-ingadozásoknak.

• Távközlés: Az FR4 szubsztrátumok útválasztókban, bázisállomásokon és jelerősítőkben találhatók, amelyek konzisztens jelátvitelt igényelnek.

• Orvosi eszközök: Az olyan berendezések, mint az EKG-monitorok és az infúziós pumpák, az FR4-től függenek a megbízhatóság és a szigetelés szempontjából.

• Ipari automatizálás: A vezérlők, relék és robotok FR4 kártyákat használnak a stabilitás érdekében a magas vibrációjú környezetben.

Miért részesítik előnyben a mérnökök az FR4-et:

• Az erő és a rugalmasság egyensúlya: Támogatja mind a merev, mind a rugalmas-merev PCB konfigurációkat.

• Kompatibilitás ólommentes forrasztással: Ideális az RoHS-kompatibilis gyártáshoz.

• Kiváló jelintegritás: Konzisztens impedanciát tart fenn a nagy sebességű adatátvitelhez.

• Testreszabható vastagság és rétegszám: 0,2 mm és 3,2 mm között kapható, és 2 és 16+ réteg befogadására képes.

Feltörekvő technológiai trendek:

A nagy sebességű és nagyfrekvenciás áramkörök fejlődése új korlátok elé állítja az FR4-et. A gyártók jelenleg módosított FR4 anyagokat fejlesztenek alacsonyabb dielektromos állandókkal (Dk < 4,0) és jobb hőelvezetéssel. Ez a fejlesztés alkalmassá teszi az FR4-et 5G kommunikációra, IoT-modulokhoz és autóradarrendszerekhez.

Hogyan támogatja az FR4 PCB a jövő elektronikai innovációját?

Ahogy az elektronikai ipar áttér az intelligensebb, kisebb és fenntarthatóbb tervezésekre, az FR4 PCB-k következő generációjának új kihívásoknak kell megfelelnie – a hőkezelés, a jelintegritás és a környezeti megfelelés.

High-Tg FR4: Igényes környezetekhez

A magas Tg FR4 anyagok (Tg ≥ 170°C) nélkülözhetetlenné váltak az olyan alkalmazásokban, ahol folyamatos hőhatás tapasztalható, mint például a teljesítményerősítők, a LED-es világítás és az elektromos járműrendszerek. A magasabb üvegesedési hőmérséklet biztosítja, hogy a PCB tartós hőterhelés mellett is megőrizze szerkezeti stabilitását.

Alacsony veszteségű FR4: Nagyfrekvenciás áramkörökhöz

Az alacsony veszteségű FR4 anyagokat rádiófrekvenciás és mikrohullámú alkalmazásokhoz tervezték. Csökkentik a jelgyengülést és fenntartják az impedancia szabályozását, így ideálisak 5G antennákhoz, műholdas kommunikációhoz és adatközpontokhoz.

Környezetbarát FR4: A fenntartható elektronika felé

A környezeti felelősségvállalás egyre nagyobb hangsúlyt fektetésével a halogénmentes FR4 anyagok egyre nagyobb teret hódítanak. Ezek az anyagok kiküszöbölik a brómozott égésgátló anyagokat a tűzbiztonság vagy a mechanikai szilárdság veszélyeztetése nélkül. A gyártók újrahasznosítható üvegszálas kompozitokat is alkalmaznak a hulladék csökkentése érdekében.

Intelligens gyártási integráció

A modern FR4 PCB-gyártás magában foglalja az automatikus optikai ellenőrzést (AOI), a lézeres fúrást és a CNC-útválasztást, biztosítva a pontosságot és a konzisztenciát. A mesterséges intelligencia által vezérelt tervezésoptimalizálással és az IoT-alapú minőségfigyeléssel kombinálva az FR4 PCB gyártási folyamat intelligensebb és hatékonyabb, mint valaha.

Gyakran ismételt kérdések az FR4 PCB-vel kapcsolatban

1. kérdés: Mi a különbség a szabványos FR4 és a nagy Tg FR4 anyagok között?
A1: A fő különbség az üvegesedési hőmérsékletben (Tg) van. A szabványos FR4 Tg-je általában 130°C körüli, így a legtöbb fogyasztói elektronikához alkalmas. A High-Tg FR4 170°C és 180°C között van, és olyan magas hőmérsékletű környezetekhez készült, mint az autóelektronika és a LED-modulok. A High-Tg FR4 jobb mechanikai stabilitást és csökkentett rétegvesztési kockázatot is mutat a forrasztás során.

2. kérdés: Használható-e az FR4 PCB nagyfrekvenciás vagy nagysebességű áramkörökhöz?
2. válasz: Míg a szabványos FR4 alkalmas általános célú kialakításokhoz, előfordulhat, hogy a dielektromos veszteségek miatt nem működik optimálisan 1 GHz feletti nagyfrekvenciás alkalmazásokban. Az ilyen felhasználási esetekre azonban alacsony veszteségű FR4 változatokat fejlesztettek ki csökkentett Dk és Df értékekkel. Ezek a továbbfejlesztett anyagok lehetővé teszik a tervezők számára, hogy a nagy sebességű kommunikációs rendszerekben a jelek integritását a költségek jelentős növekedése nélkül tartsák fenn.

Az FR4 PCB technológia jövőbeli kilátásai

A globális FR4 NYÁK-piac folyamatosan növekszik a csatlakoztatott eszközök, az elektromos járművek technológia és az intelligens infrastruktúra iránti növekvő kereslet miatt. Ahogy a többrétegű és nagy sűrűségű interconnect (HDI) kialakítások szabványossá válnak, az FR4 anyagok fejlődnek, hogy fokozott hőelvezetést, alacsonyabb dielektromos veszteséget és nagyobb megbízhatóságot kínáljanak.

A közeljövőben a hibrid PCB-konstrukciók – amelyek az FR4-et olyan nagyfrekvenciás laminátumokkal kombinálják, mint a PTFE vagy a Rogers anyagok – költséghatékony megoldásokat tesznek lehetővé vegyes jelű és RF alkalmazásokhoz. Ezek az újítások biztosítják, hogy az FR4 továbbra is releváns maradjon még akkor is, amikor az elektronikus rendszerek soha nem látott bonyolultságúak.

Miért marad az FR4 PCB az iparági szabvány?

Az FR4 PCB-k a megbízhatóság, a sokoldalúság és a megfizethetőség kombinációjával vívták ki hírnevüket. Az okostelefonoktól a műholdakig az FR4 továbbra is számtalan innováció alapjaként szolgál. A feltörekvő technológiákhoz való alkalmazkodóképessége – a nagy sebességű áramköröktől a környezetbarát gyártásig – garantálja, hogy az FR4 a következő években is a választott anyag marad.

Megbízható gyártókéntViafullkiváló minőségű FR4 PCB-ket szállít, amelyeket úgy terveztek, hogy megfeleljenek a globális ügyfelek változatos igényeinek. Minden tábla precízen, fejlett anyagok és a legmodernebb gyártási folyamatok felhasználásával készül a teljesítmény és a tartósság biztosítása érdekében.

Az egyedi FR4 PCB-megoldásokat kereső mérnökök, tervezők és beszerzési szakemberek számára csapatunk műszaki szakértelmet, gyors átfutást és átfogó támogatást kínál a prototípustól a tömeggyártásig.

Vegye fel velünk a kapcsolatotmég ma, hogy felfedezze, hogy a Viafull FR4 NYÁK-megoldásai miként erősíthetik új generációs innovációit.
