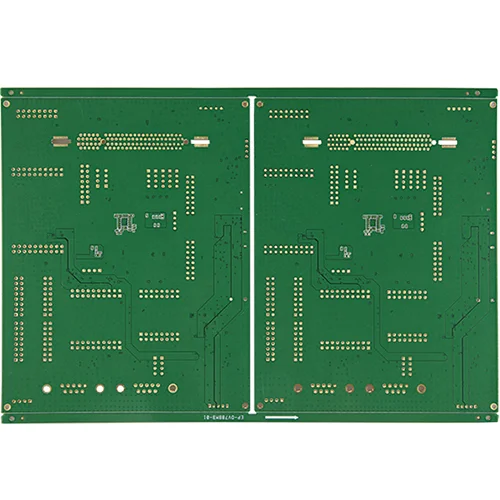

Vezetési felvevő HDI PCB

Mi az a HDI PCB?

A ViaFull felkéri Önt, hogy látogassa meg gyárunkat, hogy vásárolja meg a legújabb, legkeresettebb, megfizethető és kiváló minőségű vezetési rögzítő HDI PCB-t. Várjuk, hogy veled dolgozzunk. A nagy sűrűségű összeköttetés (HDI) egyszerűen egy PCB, amelynek minimális lábnyoma több összekapcsolással rendelkezik. Ez vezetett az igazgatóság miniatürizálásához. Az alkatrészek közelebb kerülnek egymáshoz, és a tábla tér jelentősen csökken, de a funkcionalitás nem veszélyezteti. Pontosabban, a PCB -ket, amelyek átlagosan 120-160 érintkezője / négyzet hüvelyk, HDI PCB -knek tekinthetők. A HDI minták kombinálják a sűrű alkatrészek elhelyezését az univerzális útválasztással. A HDI népszerűsítette a Microvia technológiát. Készítsen sűrűbb áramköröket mikroviák, eltemetett VIA -k és vak VIA -k megvalósításával. Csökkentse a rézfúrást a HDI mintákban.

Milyen előnyei vannak a HDI PCB -knek?

Rendkívüli sokoldalúság: A HDI táblák ideálisak, ha a súly, a hely, a megbízhatóság és a teljesítmény elsődleges aggodalmak.

Kompakt kialakítás: A vak, eltemetett és mikrovias kombinációja csökkenti a testület helykövetelményeit.

Jobb jel integritása: A HDI a Via-in-Pad és a Blind technológián keresztül használja. Ez segít az alkatrészek egymáshoz közel tartásában, ezáltal csökkentve a jelút hosszát. A HDI technológia javítja a jelminőséget azáltal, hogy eltávolítja a VIA csonkokat, ami csökkenti a jel reflexióit. Ezért jelentősen javítja a jel integritását a rövidebb jelútok miatt.

Nagy megbízhatóság: A halmozott VIAS végrehajtása miatt ezek a táblák szuper akadályt jelentenek a szélsőséges környezeti feltételek ellen.

Költséghatékonyság: A szokásos 8-rétegű átmenő tábla (standard NYÁK) funkcionalitása 6-rétegű HDI táblára redukálható, anélkül, hogy veszélyeztetné a minőséget.
