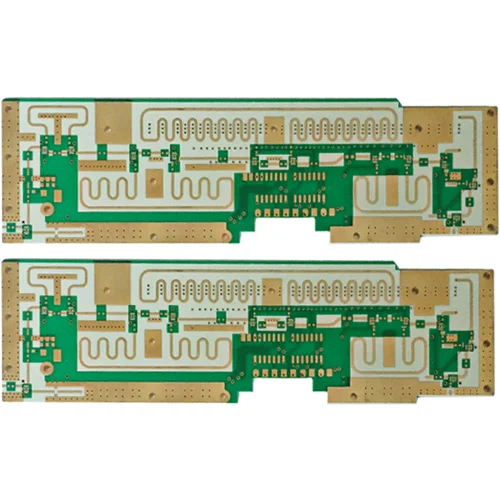

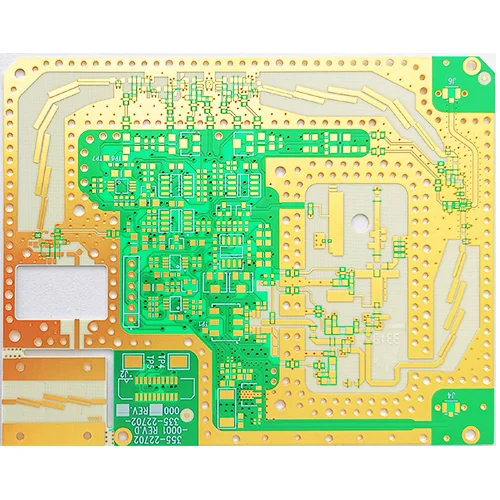

Rogers RO4003C magas frekvenciájú PCB tábla

Ro4003c ™ laminátumok

A Rogers RO4003C anyag egy szabadalmaztatott, szövött üveggel megerősített szénhidrogén/kerámia, amelynek a PTFE/szőtt üveg elektromos tulajdonságai és az epoxi/üveg előállíthatósága van.

A RO4003C laminátumok több konfigurációban kaphatók, 1080 és 1674 üvegszálas stílusokkal, amelyek mindegyike azonos laminált elektromos teljesítmény -előírásokkal rendelkezik. A RO4003C laminátumok szorosan szabályozott dielektromos állandóval (DK) és alacsony veszteséget kínálnak, miközben ugyanazokat a feldolgozási módszereket használják, mint a szokásos epoxi/üveg, de a hagyományos mikrohullámú laminátumok költségeinek töredékén. A PTFE-alapú mikrohullámú anyagokkal ellentétben nincs szükség speciális lyukú kezelésre vagy kezelési eljárásokra.

A RO4003C anyag nem tartalmaz brómot, és nem felel meg az UL 94 V-0 besorolásnak. Az UL 94 V-0 gyúlékonysági besorolást igénylő alkalmazásokhoz vagy mintákhoz a RO4835 ™ és a RO4350B ™ laminátumok megfelelnek ennek a követelménynek.

Jellemzők

DK 3. 38 +/- 0. 05

A diszpációs tényező 0, 0027 10 GHz -en

Alacsony Z-tengely termikus tágulás 46 ppm/° C-on

Előnyök

Ideális a többrétegű tábla (MLB) építéséhez

Alacsony gyártási költségek olyan folyamatokban, mint az FR-4

Nagy volumenű, teljesítményérzékeny alkalmazásokhoz tervezték

Versenyképes áron

Adatlap
