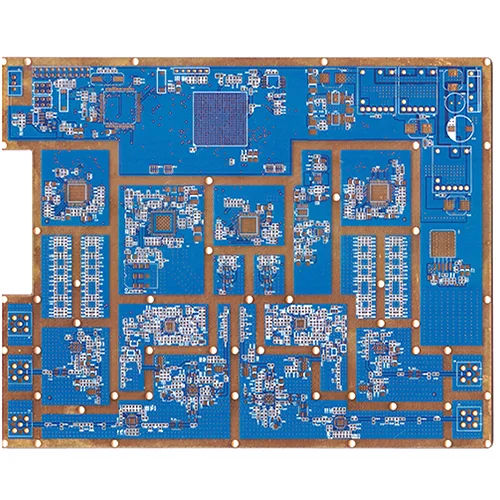

Magas frekvenciájú hibrid PCB

Hol használják a magas frekvenciájú keverőtáblákat?

Műholdas vevők, bázisállomás antennák, mikrohullámú sebességváltó, autók telefonok, globális helymeghatározó rendszerek, műholdas kommunikációs csatlakozók, vevők, jelzőkészülékek, háztartási készülékek, nagysebességű számítógépes számítógépek, oszcilloszkópok, IC teszt műszerek stb., Nagyfrekvenciás kommunikáció. Középfrekvenciás kommunikáció, nagysebességű sebességváltó, nagy titoktartás, nagy sebességváltó minőség, nagy tárolókapacitás-feldolgozás és egyéb kommunikációs és számítógépes mezők magas frekvenciájú mikrohullámú nyomtatott áramköri táblákat igényelnek.

Mikrohullámú magas frekvenciájú hibrid PCB rakási módszer és jellemzők

1. A nagyfrekvenciás hibrid PCB szabályozható mélységű kompozit laminációs szerkezete, a nagyfrekvenciás hibrid PCB tartalmazza az L1 rézréteget (nagyfrekvenciás lap), az L2 rézréteget (PP lemez), az L3 rézréteget (epoxi gyanta szubsztrát), az L4 rézréteg szekvencián; Az L2, L3, L4 rézrétegek azonos méretben azonos méretű résekkel vannak ellátva; Az L4 rézréteg három-in-one pufferanyaggal van elrendezve, belülről kívülről, az acéllemezeket és a kraft papírt kívülről kívülről egymásra rakva; Az alumíniumlemezeket, az acéllemezeket és a kraft papírt az L1 rézrétegre rakják a belső oldalról.

2. Az első tulajdonság szerint a három-egy-egy pufferanyag egy pufferanyag, amely a kiadás két rétege között van.

3. Az első tulajdonság szerint a találmány szerinti nagyfrekvenciás táblák által vezérelt mélységű vegyes táblázat laminált szerkezetét abban jellemzik, hogy a magas frekvenciájú lap egy műszaki polytrafluor-etilén lap.

A nagyfrekvenciás hibrid NYÁK-kompozit tábla bővítési és összehúzódási jellemzői különböznek a szokásos epoxi-gyanta szubsztrátjától, így a tábla eltorzulása és zsugorodása nehéz ellenőrizni, és az első hornyok feldolgozási módszere, majd a nyomás a deszka problémájának fémcsillapítóit okozja. A három-egy-egy pufferanyagot a horony egyik oldalára állítják, és a puffer anyagot a groove lyukba lehet tölteni a sajtolás során, hogy elkerüljék a horpadás problémáját. A Kraft papírpuffernyomást a karton mindkét oldalán állítják be, hogy egyenletesen kiegyensúlyozzák a hőátadást, és az acéllemezt úgy állítják be, hogy az egyenletes hővezetést biztosítsák a préselés során, hogy a sajtolás lapos legyen, és a hő és a nyomás a sajtolási folyamat során kiegyensúlyozott, hogy jobban ellenőrizhesse a tábla görbületét és bővítését.

Az 5G kommunikációs technológia gyors fejlesztésével magasabb frekvenciájú követelményeket tesznek a kommunikációs berendezések számára. Számos mikrohullámú magas frekvenciájú hibrid PCB található a piacon. Ezen mikrohullámú, magas frekvenciájú hibrid PCB-k gyártási technológiája szintén magasabb követelményeket tesz elő. Több mint 10 éve specializálódunk az IPCB feldolgozására, és többrétegű hibrid PCB gyártási szolgáltatásokat nyújthatunk. Megvan a többrétegű hibrid NYÁK-előállítás teljes folyamatához szükséges felszerelésünk, megfelelünk az ISO9001-2000 Nemzetközi Szabványügyi Menedzsment Rendszernek, és átadtuk az IATF16949 és az ISO 14001 rendszer tanúsítását. Termékei elfogadták az UL tanúsítást, és megfelelnek az IPC-A-600G és az IPC-6012A szabványoknak. Kiváló minőségű, nagy stabilitású és nagy adaptibilitású mikrohullámú, nagyfrekvenciás hibrid PCB mintákat és kötegelt szolgáltatásokat tudunk biztosítani.

Adatlap
