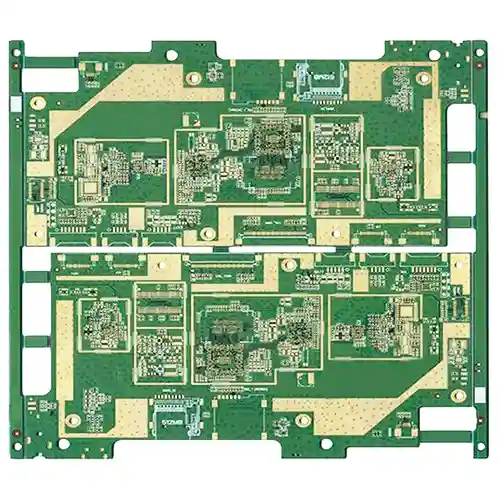

Orvostechnikai eszköz NYÁK

A nyomtatott áramköri lap (PCB) üzlete kibővítette ellenállhatatlan kedvező befolyását a technológiai világ folyamatos fejlődése és alkalmazásai miatt a különböző területeken. Az utóbbi években az elektronikus világra gyakorolt ​​hatása meghaladta az összes előrejelzést, beleértve az IoT eszközöket, okostelefonokat, számítógépeket, mesterséges intelligenciát és még sok mást.

Most a PCB -k átalakítják az orvostechnikai eszközöket, és áthidalják a rést a betegek és az orvosok között az orvosi technológiai üzletben. A PCB -k lehetővé tették ezeknek a kényelmes orvostechnikai eszközöknek a fejlesztését. Az egészségügyi technológia fejlődése elősegíti az orvosi terület számos kulcsfontosságú kihívásának megoldását, például pontos diagnózisok kialakítását és a betegek egészségének nyomon követését.

Az orvosi elektronikai ipar gyorsan növekszik, és úgy tűnik, hogy nincs jele a lassulásnak, ami megmutatja a PCB -k hatását az orvosi területen. 2022 -re a globális orvosi elektronikai piac várhatóan eléri a 4 dollárt. 4 milliárd. A technológia fejlődésével a PCB -k egyre fontosabbá válnak az orvosi területen. Digitális jellege miatt a mai orvostechnikai eszközök és eszközök többsége megköveteli a PCB -k számára, hogy helyesen és hatékonyan működjenek.

Az orvostechnikai eszközök, például a defibrillátorok, az elektromos izomstimulációs eszközök, az MRI, az orvosi képalkotó rendszerek, a CT -szkennelések és az ultrahangos berendezések PCB -k használatát igénylik.

Orvosi PCB -technológiák és azok típusai

Az orvosi PCB -ket rendkívüli gondossággal kell előállítani a megbízhatóság biztosítása érdekében. Ennek oka az, hogy az emberi élet az őket elhelyezett eszközektől függ. A PCB -knek meg kell felelniük a nagyon szigorú követelményeknek a tisztaság szempontjából. Ez különösen igaz az implantátumokban használtakra. Először is higiénikusnak kell lenniük. Ugyancsak kompaktabbnak kell lenniük, mint általában. Ezért a legtöbb orvostechnikai eszköz HDI (nagy sűrűségű összeköttetés) PCB -ket használ.

Az alábbiakban bemutatjuk az orvosi PCB -összeszerelés során alkalmazott technológiákat:

HDI / via-in-pad technológia

A rézpadon belüli beillesztési VIA-k beillesztését via-in-padnak hívják, és gyakran használják a PCB helymegtakarítására. A PAT-in-pad technológia segítségével a PCB-k akár 50% -kal több helyet biztosíthatnak az alkatrészek elhelyezéséhez. A VIA -k széles körű felhasználása a PAN -ban a PCB mérnökeiben az eszközök és a kisebb elektronika elfogadhatóbb távolságát követi el.

Más VIA-k, például a vak és az eltemetett VIA-k, segítik a hely csökkentését és növelik az alkatrészek sűrűségét, de a nagy sebességet és a nagy eloszláshoz szükséges PCB-k esetében csak a PAD-ban van a legjobb választás.

Felszínre szerelt technológia

A Surface Mound Technology (SMT) most szinte minden kereskedelmileg gyártott eszközben használják, mivel óriási előnyöket nyújt a PCB gyártási folyamatában, és lehetővé teszi, hogy az elektronika kisebb térbe csomagolódjon az SMT -alkatrészek kisebb méretének köszönhetően. Amellett, hogy kompakt, a Surface Mound Technology (SMT) lehetővé teszi az automatizált forrasztást és a PCB összeszerelését is, ami javítja a megbízhatóságot és pénzt takarít meg.

PCB finom vonalak és terek

A hordozható elektronikus eszközök következő generációja nagymértékben támaszkodik a nagy sűrűségű összeköttetés (HDI) PCB technológiára, beleértve az apró vonalakat és tereket (2 millió és annál alacsonyabb). Ez a technológia számos előnyt kínál a hagyományos technológiákkal szemben, beleértve a csökkentett deszkás méretét, a fokozott vezetékeket és a csökkentett gyártási költségeket.

Orvosi PCB alkalmazások az orvosi iparban

A nyomtatott áramköri táblák és az elektronika létfontosságú szerepet játszanak az orvosi iparban. Ezeket nemcsak elektromos készülékekben, hanem megfigyelés, diagnosztikai és terápiás berendezéseknél is használják. Ezenkívül az egészségügyi ágazatban lévő PCB -k gyorsan bővülnek a technológiai fejlődéssel, új lehetőségeket nyitnak meg.

A PCB -ket általában a következő alkalmazásokban használják:

Szkennelő berendezések: CT szkennerek, röntgen-képernyők és ultrahang szkennelések mind az elektronikus alkatrészekre támaszkodnak.

Monitorok: Az orvosi megfigyelő eszközök, például a pulzusszám -monitorok, a vércukorszint -monitorok és a vérnyomás -monitorok, mind elektronikus alkatrészeket tartalmaznak.

Orvosi instrumentumok: Az orvosi kutatás különféle eszközöket igényel az adatok gyűjtéséhez és a teszteredményekhez. A PCB -k általában megtalálhatók az elektronmikroszkópokban, a vezérlőrendszerekben, a kompresszorokban és más berendezésekben.

Egészségügyi okokból a PCB -knek meg kell felelniük az orvosi iparban a magasabb előírásoknak. Ezenkívül ezeknek az eszközöknek megbízhatónak és magas színvonalúnak kell lenniük az orvosi követelmények teljesítéséhez. Az orvostechnikai eszközök PCB -ket elsősorban az eszköz méretkorlátozásai miatt fejlesztették ki, és általában kisebbek.
