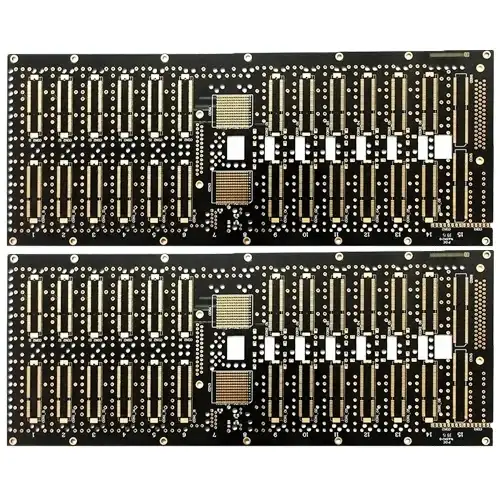

Rogers RT5870 magas frekvenciájú tábla

RT/duroid® 5870 and 5880 glass microfiber reinforced PTFE composites are designed for precision stripline and microstrip circuit applications.

Az üveg megerősítését a mikroszálak véletlenszerűen orientálják, hogy maximalizálják a rost megerősítésének előnyeit az áramkör gyártójának legértékesebb orientációban és a végső áramkör alkalmazásában.

Az RT/Duroid 5870 és 5880 laminátumok dielektromos állandója a paneltől a panelig és a széles frekvenciatartományban állandó. Alacsony eloszlású tényezőjük kiterjeszti az RT/Duroid 5870 és 5880 használatát a KU-sávra és annál magasabbra.

Az RT/Duroid 5870 és 5880 laminátumok könnyen levághatók, nyírják és megmunkálhatók. Ellenállnak minden oldószerrel és reagenssel, mind meleg, mind hideg, és általában nyomtatott áramkörök vagy tányérok és lyukak maratására használják.

Az RT/Duroid 5870 és 5880 kompozitokat általában ¼ - 2 oz/ft2 (8–70 mikron) galikronokkal ellátott laminátumokként szállítják mindkét oldalon, és a kritikus elektromos alkalmazásokhoz hengerelt rézfóliával is burkolhatók. Alumínium, réz vagy sárgaréz lepedő burkolata szintén megadható.

Az RT/Duroid 5870 és 5880 laminátumok megrendelésekor feltétlenül adja meg a dielektromos vastagságot, a toleranciát, a hengerelt vagy elektrodepozitált rézfóliát, valamint a rézfólia súlyát.

Data Sheet
