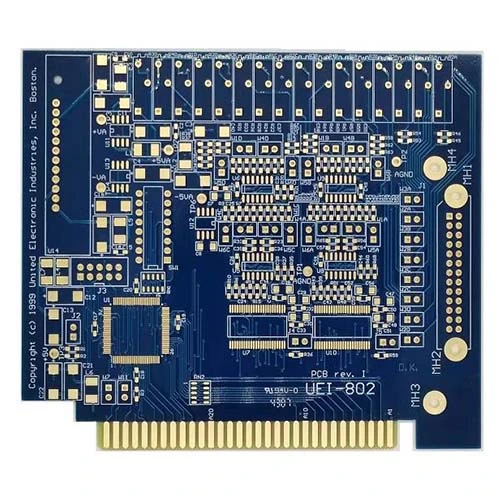

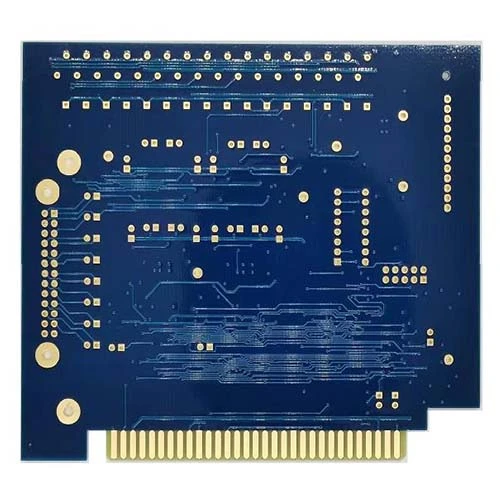

Oldalsó arany ujj áramkör

Az arany ujj PCB-k azok, amelyek arany ujjszerű párnákkal vannak ellátva, amelyeket gyakran él csatlakozóként használnak.

A kémiai arany bevonat kiváló forraszthatósággal rendelkezik, de a kémiai lerakódási eljárás azt jelenti, hogy túl puha és vékony ahhoz, hogy ellenálljon az ismételt kopásnak. Az arany bevonat vastagabb és nehezebb, így ideális a PCB él csatlakozó érintkezésének újbóli beépítéséhez. Az aranyujj PCB -ket általában a szélső csatlakozónál kell lefoglalni, hogy biztosítsák a könnyű beillesztést. A ChamFering a megrendelés részleteiben meg lehet határozni, ha kifejezetten megadjuk.

Az arany ujjak az aranyozott oszlopok, amelyeket a nyomtatott áramkör (PCB) csatlakozó szélén látsz. Az arany ujjak célja a kiegészítő PCB -k csatlakoztatása a számítógépes alaplaphoz. A PCB arany ujjait számos más olyan eszközben is használják, amelyek digitális jelekkel, például a fogyasztói okostelefonokkal és az intelligens órákon keresztül kommunikálnak. Mivel az ötvözet kiváló elektromos vezetőképességgel rendelkezik, csatlakozási pontként használják a PCB -n.

Kétféle arany van, amely alkalmas NYÁK arany ujj -galvanizálására:

Electroless nikkel-merítés arany (ENIG): Ez az arany költséghatékonyabb és könnyebben forrasztható, mint az gallitált arany, de a lágy, vékony (általában 2-5u ”összetétele az ENIG-t alkalmatlanná teszi az áramköri dugás kopásának és a nyomon követéshez. Ez az arany szilárd (kemény) és vastag (általában 30u), tehát inkább a daráláshoz.

Az arany ujjak lehetővé teszik a különböző áramköri táblák számára, hogy kommunikáljanak egymással. Az energiától a berendezésig a jeleknek át kell menniük a több kapcsolattartás között az adott parancs végrehajtásához. A parancs megnyomásával a jelet egy vagy több tábla között továbbítják, mielőtt elolvasnák. Például, ha egy mobil eszköz távoli parancsát nyomja meg, akkor a jelet a kezedben lévő PCB-kompatibilis eszközről egy közeli vagy távoli gépre küldi el, amely viszont a jelet a saját áramköri lapján keresztül fogadja. Az arany ujjak bevonásának folyamata sok aprólékos lépést foglal magában. Ez biztosítja, hogy a gyártósorból kiinduló minden áramköri lap a megfelelő berendezéssel van felszerelve a jel tökéletesen lefolytatásához. A galvanizálási folyamatban részt vevő szabványok azt is biztosítják, hogy az egyes áramköri táblák arany ujjai tökéletesen megfeleljenek az adott alaplap megfelelő aljzatának. Annak biztosítása érdekében, hogy ezek az arany ujjak és aljzatok illeszkedjenek, minden PCB -nek mindegyikének ellenőrzési és hibatesztelését kell végeznie. Ha az áramköri táblán lévő aranybevonat nem elég sima, vagy nem tartja be a felületet kellően, akkor az eredmények nem lesznek elég jóak a kereskedelmi kiadáshoz. Annak érdekében, hogy a PCB aranyujj összejönjön, az galvanizálási eljárást egy lépésben kell elvégezni, ahol az áramköri lap körüli részletek először befejeződnek. Amikor az ujjait be kell szerelni, a nikkel alkalmazásra kerül a rézre. Ezután a felület felületét utoljára alkalmazzák. Amikor minden készen áll, a táblát nagyító alatt ellenőrzik és tapadást vizsgálnak.

A PCB arany ujj -galvanizálásának során bizonyos szabványokat be kell tartani, hogy az ujjak megfelelően működjenek. Maga a PCB kialakításának figyelembe kell vennie a megfelelő ujjhosszot és az igazításhoz szükséges területet is.

Maga a PCB céljától vagy méretétől függetlenül a következő szabályok mindig vonatkoznak az aranyujj kialakítására:

A lyukon keresztüli bevonva nem lehet az aranyujj közelében, az aranyujjnak nem szabad érintkeznie a forrasztó maszkkal vagy a selyem képernyőjével, és a kettőt egy bizonyos távolságon kell tartani, és az aranyujjnak mindig a NYÁK közepén kell szembenéznie (ha azt akarja, hogy egy széle ferde legyen), ha ezeknek a szabályoknak a PCB arany ujj -vilalizálásának folyamatát nem követik, akkor a PCB nem képes kommunikálni az anya deszkával. Vagy előfordulhat, hogy a PCB nem helyezkedik el megfelelően az alaplap megfelelő nyílásába. Az aranyat a PCB csatlakozó ujjainál használják. Az arany szilárdsága lehetővé teszi az arany ujjak behelyezését és több százszor történő kiürítését anélkül, hogy a csatlakozási érintkezők viselése lenne. Az arany bevonat védelme nélkül az áramköri lap néhány felhasználás után könnyen elveszítheti kapcsolatát.

Kíváncsi lehet, hogy miért jobb az arany, mint más típusú fémek. Végül is az arany az egyik legritkább és legdrágább természetes elem. Nem lenne költséghatékonyabb, ha réz vagy nikkel csatlakoztatási széleit tányozza meg? A nyomtatott áramköri lap szükséges funkcionalitása azonban aranyat igényel. Ahogy a PCB -k modern formájukba fejlődtek, az aranyat úgy határozták meg, hogy a legmegfelelőbb csatlakozási kontaktfém, számos tényező miatt. Az arany fő előnyei az ötvözet vezetőképessége és korrózióállósága. Az erősség növelése érdekében a nyomtatott áramköri táblákban használt aranyat gyakran nikkel vagy kobalt kombinálják, ami az arany nagyobb kopásállóságát biztosítja az állandó PCB aktivitással szemben.
