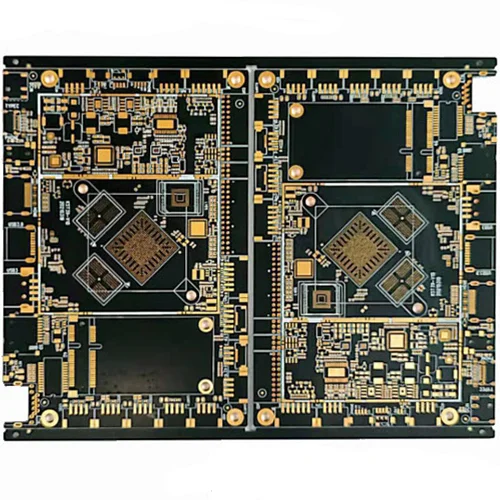

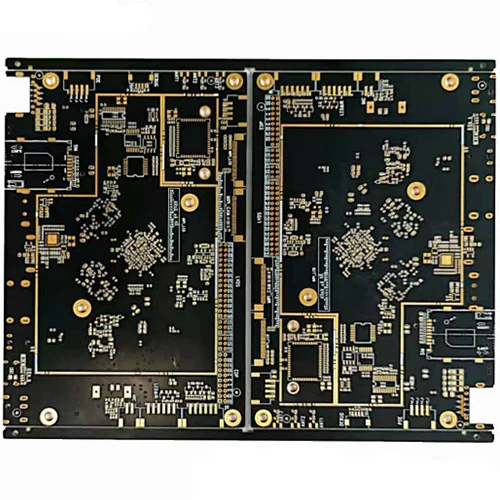

6-rétegű ipari vezérlés PCB alaplap

Mi az a 6 rétegű tábla?

A ViaFull az egyik híres China 6-rétegű ipari vezérlő PCB alaplap gyártója és beszállítója. Gyárunk a 6-rétegű ipari vezérlő PCB alaplap gyártására szakosodott.  A 6 rétegű NYÁK egy többrétegű nyomtatott áramköri lap, amely hat vezetőképes anyagot tartalmaz. Valójában ez elsősorban egy négyrétegű NYÁK, két további jelréteggel, a felületek közé helyezve.

A standard hatrétegű PCB a következő hat rétegből áll:

Két külső réteg

Két belső sík

Két belső réteg

Amellett, hogy kiváló útválasztást biztosít mind a nagy, mind az alacsony sebességű adatokhoz, a hatrétegű PCB architektúrája csökkenti az elektromágneses interferenciát (EMI) is. A nagysebességű kommunikáció irányításához két belső síkot kell használni két felületi réteggel együtt.

Mik a 6-rétegű PCB-alkalmazások?

Az iparági szakértők szerint a 6 rétegű PCB-ket ideálisnak tekintik különféle ipari alkalmazásokhoz, könnyű és kompakt kialakításuk miatt. A 6-rétegű PCB alkalmazások a következők:

Ipari elektronika

A fogyasztói elektronika és az ipari elektronika teljesen különbözik. Ellenőrizhetik a kemény környezeteket, mint például a hő, a nyomás, a rezgés, a stressz, a szemcsék és a nedvesség. Úgy tervezték, hogy hosszú ideig működjenek, és folyamatosan működjenek. Ez a helyzet a 6 rétegű PCB-kre vonatkozik. Manapság a 6 rétegű PCB-k tartósabbak, mint más piaci alternatívák.

Orvostechnikai eszközök

Az orvosi területen az elektronika nélkülözhetetlen. Mint minden más iparágnak, amely az elektronikára támaszkodik, az orvosi ipar miniatürizál.

Mivel a nem invazív kezelési módszerek lendületet kapnak, az orvosi területen egyre növekszik a kereslet a miniatűr eszközök iránt. A 6-rétegű PCB-k kiválóan alkalmasak ezekre az eszközökre, kis méretük, könnyű súlyuk és egyéb erőteljes tulajdonságaik miatt. Az MRI, a röntgen, a CT-vizsgálat, a vérnyomás, az IR hőmérséklet megfigyelése néhány példa az orvostechnikai eszközökre, amelyek 6 rétegű PCB-ket használnak.

Számítógépek és eszközök

Már nem tudjuk elképzelni az életet számítógépek nélkül. Szinte minden számítógép és kapcsolódó eszköz 6 rétegű PCB-t használ, kiváló helymegtakarítási és feldolgozási jellemzőik miatt. Ezeknek a PCB -knek a fejlesztése felülmúlhat más technológiákat, miközben pénzt takarít meg.

Fogyasztói elektronika

A fogyasztói elektronika a közös elektronikus eszközök széles skáláját tartalmazza. Az olyan kommunikációs eszközök, mint az okostelefonok és a laptopok, a szórakoztató eszközök, például az intelligens TV -k és a médialejátszók, valamint az otthoni készülékek, például a mikrohullámú sütők és a mosógépek példák az ilyen termékekre. Ezeknek a készülékeknek a többsége 6 rétegű PCB-kkel rendelkezik, mint a hagyományos egyrétegű PCB-k. Miért? A 6 rétegű PCB-k segítenek egyszerűsíteni és kicsi méretűek.

Katonai, repülőgép- és védelem

A fenti iparágakhoz hasonlóan a katonai és védelmi ágazat prioritást élvez a 6-rétegű testületek számára. Az ilyen típusú PCB kis méretének, könnyűnek, praktikusságának és tartósságának köszönhetően népszerű.

Felügyelet, repülőgép-védelmi rendszerek, radarrendszerek és automatizált fegyverek 6 rétegű nyomtatott áramköri táblákat használnak. A fejlett áramköröknek 6 rétegű PCB-kre van szükségük, hogy ellenálljanak a durva környezeteknek, ahol a magas hőmérséklet és a magas nyomás károsíthatja a fejlett alkatrészeket.

Távközlési elektronika

Számos kommunikációs eszköz, például a GPS és a műholdas rendszerek, 6 rétegű PCB-ket használ a kommunikációs rendszerekhez, amelyek tartósságot és funkcionalitást igényelnek. A vezeték nélküli kommunikáció fejlesztésével egyre növekszik a nagy teljesítményű kis eszközök iránti igény. A 6 rétegű áramköri táblák könnyedén megfelelnek a keresletnek.

Egyéb telekommunikációs elektronikai alkalmazások közé tartoznak a teljesítményerősítők, a távközlési tornyok, a radarrendszerek és egyebek.

Milyen előnyei vannak a 6-rétegű PCB-knek?

A technológia szempontjából a 6 rétegű PCB-knek számos tervezési előnye van. Ha 6 rétegű PCB-ket használ, akkor a következő előnyöket kapja:

Kis méret

A 6-rétegű PCB-k használatának egyik fő és elismert előnye a méretük. Réteges architektúrájuk miatt természetesen kisebbek, mint más összehasonlítható teljesítményű PCB -k.

Ez jelentős előnyt jelent a modern elektronika számára, mivel a jelenlegi tendencia a kisebb, kompaktabb, mégis erősebb eszközök, például okostelefonok, számítógépek, táblagépek és intelligens órák felé mutat.

Kiváló minőségű

A 6 rétegű PCB felépítéséhez szükséges munka és előkészítés miatt az ilyen típusú PCB-k minőségi minőségűek, mint az egy- és kettős rétegű táblák. Ennek eredményeként általában stabilabbak.

Megnövekedett tartósság

A természetüknél fogva a 6 rétegű PCB-k erősek lehetnek. Ezek a 6-rétegű nyomtatott áramköri táblák nemcsak képesek támogatni a terhelésüket, hanem ellenállnak annak a nyomásnak és a hőmérsékletnek is, amely a biztonságosan kötődik.

Robusztusabb

Sűrűn több rétegbe vannak csomagolva egyetlen PCB -n. Ezek a keskeny véglemezek szigorúbbá teszik a csatlakozásaikat, és kisebb méretben segítenek elérni a nagyobb sebességet és a megbízhatóságot.

Egyetlen csatlakozási pont

Úgy tervezték, hogy más PCB -alkatrészektől függetlenül működjenek. Ennek eredményeként csak egyetlen csatlakozási pontot igényelnek, nem pedig a több egyrétegű PCB-khez szükséges több csatlakozási pontot.

Ez az elektronikai tervezők számára is előnyös, mivel a késztermékhez csak egyetlen csatlakozási pontra van szükség. Ez tökéletes a kis eszközökhöz és eszközökhöz. Ezek a jellemzők azonban a 6 rétegű PCB-ket ideálisak a mobil eszközökhöz és a nagy teljesítményű elektronikához. Mivel oly sok iparág most elfogadja a mobil megoldásokat, a 6 rétegű PCB -k új lehetőségeket találnak.
