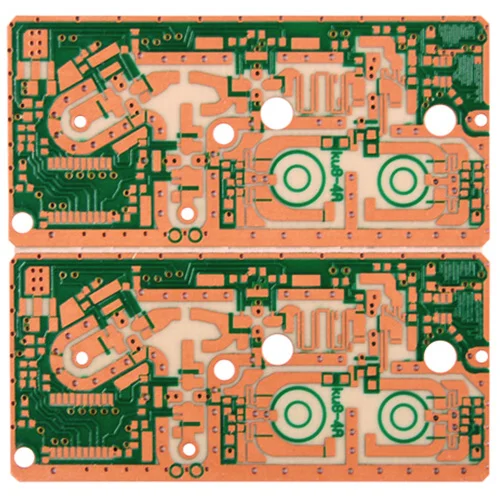

Izola magas frekvenciájú tábla

Alkalmazások:

A ViaFull a professzionális gyártó, szeretnénk biztosítani Önnek az Isola magas frekvenciájú táblát, és a legjobb értékesítés utáni szolgáltatást és az időben történő kézbesítést kínáljuk Önnek.

Autóipari, hátlap, RF/mikrohullámú sütő, csúcskategóriás számítástechnika

Signal integritás, orvosi, katonai, mobil eszközök/vezeték nélküli kézibeszélők

Vasút, szerverek, kapcsolók/útválasztó, hőgazdálkodás, vezeték nélküli infrastruktúra

Mit jelent az izola PCB?

Az ilyen típusú nyomtatott áramköri lap bonyolult és nagy teljesítményű laminátumok felhasználásával készül. Olyan gyanta alkatrészeket tartalmaz, amelyek megfelelnek az igényes teljesítményigényeknek.

Az ilyen típusú PCB-t a legtöbb elektronikus eszközben, például repülőgép-berendezésben és csúcsminőségű fogyasztói elektronikában használják.

Az izola PCB -kben használt anyagtípusok

Vannak olyan anyagok, amelyek az Isola PCB -k előállításához használják. Néhányuk között szerepel:

Előzetes regisztráció

Ez a kifejezés a PCB -iparhoz kapcsolódik. Ezt nevezik "prepreg" -nek. Ez egy dielektromos anyag, amely elektromos szigetelést biztosít, valamint más fontos funkciókat. Egy üvegszálú szövetből készül, amely egyedileg megfogalmazott gyantával van beinázva.

Ez a gyanta egyesíti a különböző termikus, elektromos és fizikai tulajdonságokat a Prepreg -rel. Ez fontos az izola PCB helyes működéséhez.

Réz borítású laminátum

Ez magában foglalja a prepreg laminátumot, amely mindkét végén vékony rézfóliával rendelkezik. Ezt a laminálást úgy érik el, hogy egy vagy több réz és prepreg réteg összenyomása szélsőséges hő, nyomás és vákuum körülmények között összenyomódik.

Többrétegű izola PCBS építése

A PrePreg és a CCL többrétegű izolA PCB -k előállításához olyan komplex műveletek révén, amelyek gyakran megismétlődnek.

A laminátum rézfelületét maratják. Ennek célja az elektronikus áramkörök előállítása. Ezután a laminátumokat úgy állítják össze, hogy egy vagy több prepregréteg beillesztésével az egyes maratott laminátumok között többrétegű szerkezetet képeznek.

Ezután az galvanizálás és a fúrás elektromos összekapcsolódásokat képez a PCB rétegek között. A kapott ISLASA PCB egy összekötő eszköz, ahol félvezetők és más alkatrészek vannak felszerelve.

Izola PCB alkalmazások

Az izola PCB laminálásait és prepregáit különböző eszközökben és fejlett elektronikában használják, ideértve a következőket:

Repülőgépalkalmazás alkalmazások

Katonai elektronikai alkalmazások

Ipari berendezések alkalmazásai

Csúcsminőségű fogyasztói elektronika

Hálózatépítés és egyéb kommunikációs berendezések

Autóipari alkalmazások

Orvostechnikai eszközök

Milyen anyagokat használnak az Isola PCB -k gyanta rendszerében?

Az ISLISA PCB-k nem áramlási prepregokat használnak, amelyek poliimidokon alapulnak, és alkalmas PCB alkalmazásokhoz, amelyek magas hőmérsékletet igényelnek.

Poliimid -lángrésítő gyanta rendszert használnak, amely ideális azokhoz az alkalmazásokhoz, amelyek kiváló teljesítményt és termikus tulajdonságokat igényelnek. Az Isola prepregái poliimid és hőre lágyuló gyanták keverékét használják, amelyek metilén -dianilin (MDA) használata nélkül teljesen gyógyíthatók.

Ez egy magas TG -vel rendelkező polimert eredményez, a törékenység és az alacsony kezdeti kötési szilárdság kérdései nélkül. Ennek eredményeként az IsolA PCB -k gyanta rendszere jóval jobb, mint a hagyományos hőre keményedő poliimidok gyanta szerkezete.

Az izola prepregs jellemzői

Íme az Isola PCB anyagok néhány kulcsfontosságú jellemzője:

Fenntartja a kötési szilárdságot magas hőmérsékleten

Halogénmentes lehetőségekben kapható

Magasabb termikus teljesítmény

Csökkenti a megmunkálás miatti delaminációt

Javítja a feldolgozhatóságot a csökkentett törékenység miatt

A gyanta rendszer hosszú élettartama
