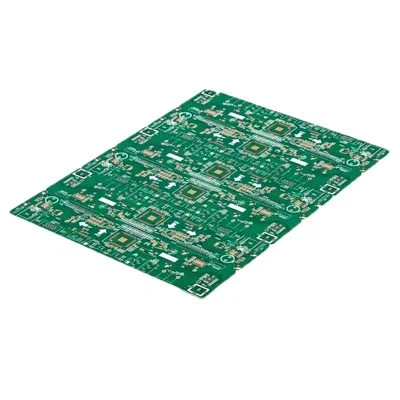

FR4 elektronikus impedancia -vezérlő PCB

Öt tényező, amely befolyásolja az impedanciát

Először: dielektromos vastagság. A dielektromos vastagság növelése növeli az impedanciát, míg a dielektromos vastagság csökkentése csökkentheti az impedanciát; A különféle félig szilárd tabletták eltérő ragasztási és vastagságú tabletták vannak. A préselt vastagság a zúzó laposságához és a sajtólemez programjához kapcsolódik; Bármely alkalmazott lemezhez kiszámítani kell a előállított dielektromos réteg vastagságát, amely elősegíti a tervezési számításokat. A próba penész -tolerancia a dielektromos vastagság ellenőrzésének kulcsa.

Másodszor: vonalszélesség. A vonal szélességének növekedése csökkentheti az impedanciát, míg a vonal szélességének csökkentése növeli az impedanciát. A vonalszélesség ellenőrzési követelményei jobban megfelelhetnek az impedancia-szabályozási követelményeknek a +/- 10%tolerancián belül. A rés nem haladhatja meg a 10%-ot. A szélességet elsősorban a maratás vezérlésével szabályozzák. A vonal szélességének biztosítása érdekében a mérnöki film kompenzálódik a maratási oldal maratási, fotószerkezeti hiba és a grafikus átviteli hiba alapján, hogy megfeleljen a vonal szélességének követelményeinek.

Harmadik: réz vastagsága. A vonal vastagságának csökkentése növelheti az impedanciát, míg a vonal vastagságának növekedése csökkentheti az impedanciát; A vonal szélességét grafikus galvanizáló vezérléssel vagy megfelelő vastagságú rézfóliával lehet szabályozni. A réz vastagságának ellenőrzése egyenletes szabályozást igényel. A finom vonalak és az izoláló vonalak vérző blokkjait hozzáadják, hogy megakadályozzák a vonal egyenetlen rézvastagságát, ami befolyásolja az egyenetlen impedancia eloszlását a CS és SS felületeken a rézeloszláshoz. Az igazgatótanácsot átadják a táblán, hogy elérjék a kétoldalas réz vastagságának célját.

Negyedszer: dielektromos állandó. A dielektromos állandó javítása csökkentheti az impedanciát, és a dielektromos állandó csökkentése növelheti az impedanciát. A dielektromos állandóot elsősorban az anyag vezérli. A különböző táblák dielektromos állandókkal rendelkeznek. Ez a használt gyanta anyaggal kapcsolatos: FR4 tábla, a dielektromos állandó 3. 9-4. 5. ábra, amely növekszik a használat gyakoriságának növekedésével. 3. 9 A nagy jelátvitel eléréséhez nagy impedanciaérték szükséges, hogy alacsony dielektromos állandó legyen.

Ötödször: A hegesztési vastagság, a nyomtatott hegesztés csökkenti a külső impedanciát. Általában a nyomtatott hegesztés csökkentheti az egyvégű 2 ohmot és a differenciális 8 ohmot. A nyomtatási csepp érték 2 -szerese kétszerese. Ha több mint háromszor nyomtatják, az impedancia érték már nem változik.
