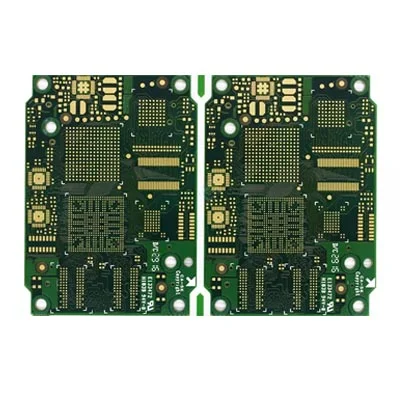

Tízrétegű HDI impedancia vezérelt autóipari digitális PCB

Miért kell impedanciára a PCB -nek?

A ViaFull az egyik professzionális tízrétegű HDI impedancia vezérelt autóipari digitális PCB gyártó és beszállítója Kínában.

1. Ellenőrizze az asztalvonalat, hogy mérlegelje az elektronikus alkatrészek telepítését, és vegye figyelembe a vezetőképességet a beillesztés után. Ezért minél alacsonyabb az impedancia, annál jobb az ellenállás.

2. Az ezekben a linkekben felhasznált anyagoknak biztosítaniuk kell az alacsony ellenállást annak biztosítása érdekében, hogy az áramköri lap általános impedanciája megfeleljen a termék minőségi követelményeinek, és biztosítsa a termék normál működését.

3. A PCB áramköri táblák ónbevonatát a leggyakoribb probléma az áramköri táblák előállításában, és ez egy kulcsfontosságú kapcsolat, amely befolyásolja az impedanciát. A kémiai ónbevonási réteg legnagyobb hibája az, hogy könnyű megváltoztatni, és az ón gyenge, ami az áramköri kártyát nehéz forrasztáshoz vezet. A túlzott impedancia rossz vezetőképességhez vagy instabil helyesbítési teljesítményhez vezet.

4. Különböző jelátvitel lesz a PCB áramköri kártyán lévő vezetőkben. Amikor az átviteli sebesség növekszik, a frekvenciának növekednie kell. Ha maga a vonal különbözik a korrózió, a vastagság egymásra rakása, a vonal szélessége stb. Hordása miatt, akkor az impedancia értéke megváltozik. A jele torzul, ami az áramköri lap teljesítményének csökkenését eredményezi, így a kontroll értéket egy bizonyos tartományon belül kell szabályozni.
