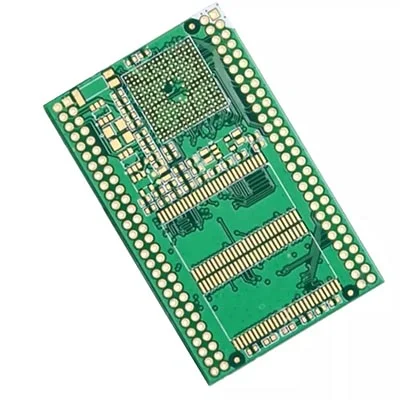

Többrétegű impedancia vezérelt PCB -tábla

PCB impedancia -szabályozás

Üdvözöljük, hogy bármikor vásároljon többrétegű impedancia ellenőrzött PCB -testületet a gyárunkból. Gyári kedvezményes árakat biztosítunk Önnek termékeink számára. A ViaFull többrétegű impedancia vezérelt PCB -testület gyártója és szállítója Kínában. Különböző jelátvitelek vannak az áramköri lapon lévő vezetőkben. Amikor az átviteli sebesség növekszik, a frekvenciának növekednie kell. Ha maga a vonal impedanciája a korrózió, a verem vastagsága és a különböző vonalszélesség miatt megváltozik, akkor a jel torzulása következik be. Ezért a nagysebességű áramköri táblák vezetékeit egy bizonyos tartományon belül kell szabályozni, amelyet "impedancia-ellenőrzésnek" hívnak.

A PCB vonal impedanciáját befolyásoló tényezők a rézhuzal szélessége, a rézhuzal vastagsága, a tápközeg dielektromos állandója, a közeg vastagsága, a párna vastagsága, a talajvezeték útja és a vezetékek a vonal körül. Ezért, amikor a PCB -t megtervezzük, akkor az elektromágneses interferencia, például a jel reflexiója és a jel integritásának elkerülése érdekében a lehető legnagyobb mértékben ellenőriznünk kell az útválasztás impedanciáját, hogy a PCB -kártya tényleges használatát biztosítsák.
